2016-1大跨度环桁架拱支单层网壳施工工法

信息来源: 浏览次数:

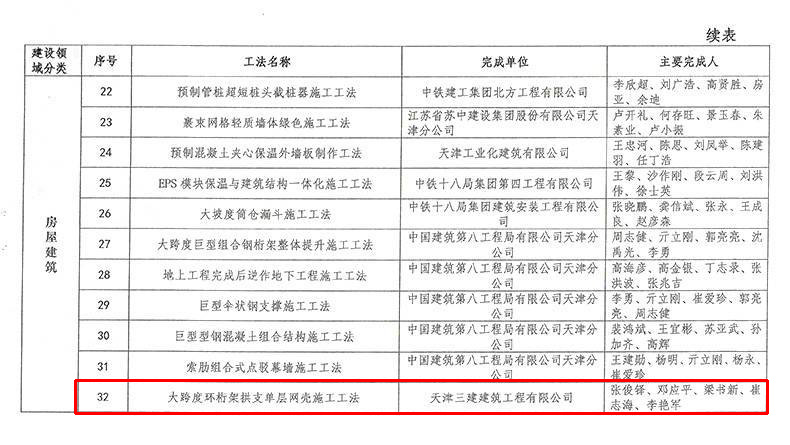

市级工法证书

工法名称:大跨度环桁架拱支单层网壳施工工法

完成单位:金年会信誉至上

简介:

在天津商业大学新建体育馆工程中,对异形块状单层网壳研究制定了一套比较先进的施工方法,在施工时考虑到网架球节点定位、高空作业等不利因素,采用的分成异形块状单层网壳进行吊装,在保证施工安全的同时,也能更好的加快施工进度,保质保量完成施工内容。本工法特点为:1)本工法对椭圆形大跨度拱支单层网壳施工顺序为:先从长轴右端开始安装环桁架,环桁架对称安装至椭圆1/3处,再进行右端内部拱桁架安装,然后安装异形块状单层网架,待右端1/3安装完成后继续进行环桁架安装至左端合拢,安装左端内部拱桁架至1/3处,安装异形块状单层网架,最后中间拱桁架合拢,异形块状单层网壳合拢,完成网壳安装。2)本工法采用分块吊装的施工方法,各个异形块状在地面拼装,高空安装,在高空安装时搭设临时支撑架,保证拼装安装后标高在设计和规范要求范围内。3)吊点位置和个数引起的异形块状形变是安全起吊和高空拼装的关键,变形控制采用因块状不同而采取不同个数、位置的吊点措施;分块吊装前,对所分异形块状进行有限元分析,模拟吊装过程,确定吊点个数和位置,吊点数量在4点到10点范围内。4)网壳分块形状复杂,异形块状杆件之间通过焊接球节点相连,杆件与球节点之间的连接角度及精度要求较高。环桁架拱支单层网壳结构高空分块组装时承重支撑架的布置位置,安装时杆件与球节点的定位准确是关键。

5)通过有限元软件仿真卸荷过程,分两步进行。先进行环桁架卸荷,再进行拱支单层网壳的卸荷,每步卸荷过程都是计算机同步控制卸荷。

       本工法适用于拱支单层网壳结构体系,尤其适用于椭圆形大跨度拱支单层网壳分块吊装的钢结构工程,其他分块吊装的钢结构工程也可参考使用。
